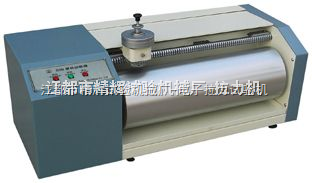

JH-1086旋轉輥筒磨耗試驗機 結構特點

該機主要由動力系統(tǒng)、轉動錕筒、試樣夾轉器、自動停機系統(tǒng)和用于試樣轉動的齒條與小傳動齒輪裝置、基座及粉塵收集器等組成。其主要原理是：在某個載荷下，在一定級別的紗布上，柱狀試樣在紗布表面上橫切研磨一確定的行程，通過測量試樣的質量磨耗量，再由試樣的密度計算出體積磨耗量。為了使試驗有可比性，后須得用標準橡膠，把試驗結果表示為以校驗過的紗布為基礎的相對體積磨量或是表示為相對于某種標準膠的磨耗量的耐磨基數(shù)。
JH-1086旋轉輥筒磨耗試驗機主要技術規(guī)格
滾筒直徑：150±0.2mm
滾筒長度：460mm
滾筒轉速：40±1r/min
所用試樣：直徑：16±0.2mm,厚度不小于6mm
試樣夾持器橫移速度：4.2±0.06mm/r
研磨行程長度：20m或40m
試樣研磨速度：0.9r/min或不轉動
自身荷重：2.5N(通過試樣夾器和懸臂產生)
試樣載荷可調至重量：5N、7.5N、10N、12.5N、15N、17.5N、20N(用三個附帶砝碼)
輸出功率：AC220V 50Hz
電機轉速：3000r/min
